Fond plat - fond de cuve

Tout comme les fonds bombés, ils sont fabriqués à partir d’une tôle découpée sous forme d’un diamètre dont seul le bord extérieur est bordé pour former un rebord. Pour la fabrication de cuves, la différence essentielle avec les fonds bombés est l’absence de formage en partie centrale, le fond n’est formé qu’au bord (au niveau du rayon de carre). La partie centrale reste donc plate d’où le nom fond plat. Il ne faut donc pas confondre fond plat et fond bombé (le fond bombé possède sa partie centrale formée).

De plus, à la différence des fonds bombés (GRC, PRC, ELL), les fonds plats ne sont pas soumis à une norme de fabrication particulière même pour la fabrication de cuve de stockage. Un fond plat est uniquement défini par ses caractéristiques géométriques et il n’existe pas de fond plat standard.

Les fonds plats peuvent aussi être utilisés dans la cas de cuve en double paroi. toutefois, il faut être vigilant, parce qu’ils ne sont pas adaptés pour la fabrication de cuve à pression. En revanche, un fond plat peut être utilisé comme fond de cuve pour un réservoir de stockage, dans le cadre d’un bac de rétention ou de décantation. Enfin, un fond plat est très bien adapté pour habiller une cuve plus petite en double peau.

Les utilisations des fonds plats sont nombreuses, nous les retrouvons notamment dans la fabrication de table tournante inox ou de cuve de stockage.

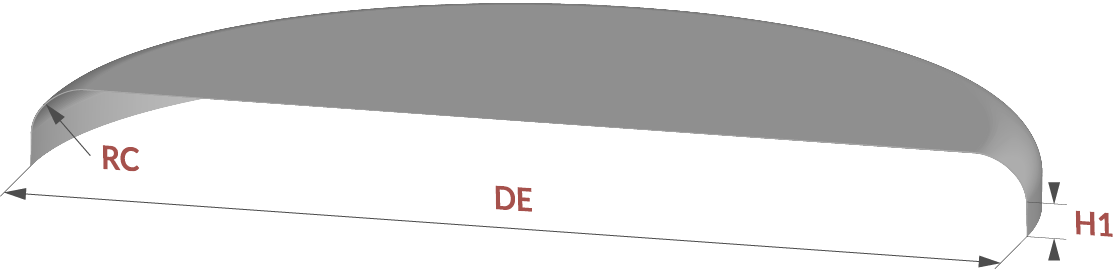

Comme, il a été dit plus haut, les fonds plats sont principalement définis par :

• un diamètre : extérieur De ou intérieur Di. Cette dimension est indispensable pour la fabrication du fond.
• une épaisseur départ correspondant à l’épaisseur de la tôle utilisée pour la fabrication du fond. Cette épaisseur est conservée dans toute la partie centrale du fond
• un rayon de carre RC : c’est la valeur du rayon de raccordement entre la partie plate centrale et le bord vertical du fond. Cette valeur est donnée par l’outillage utilisé pour le formage du fond.
• hauteur de bord droit H1 : le bord drtoit est la partie cylindrique verticale du fond.

A partir des éléments précédents, on peut définir la hauteur intérieur du fond plat comme : RC + H1
Leur capacité de stockage est facile à déterminer, dans le cas de petits rayons, on peut l’assimiler au volume d’eau contenu dans une tube de même diamètre et de hauteur RC+H1.

Les avantages des fonds plats

DVAI fabrique en interne tous ses fonds plats avec sérieux et qualité professionnelle que ce soit pour une utlisation du fond pour de la cuisine (plat rond, plat de service, plat à paella) ou une utlisation industrielle (couvercle de cuve, plateau tournant, plateau de distribution, fond de bacs, fond de conteneurs cylindriques) ou bien dans le domaine du stockage (fûts, mélangeur, silo,…). Notre fabrication en interne vous garantit la qualité et les délais de réalisation.

Réalisation des découpes dans les fonds plats

Si vous souhaitez des fonds plats avec des parties percées ou perforées pour une cuve alimentaire par exemple, DVAI peut alors vous proposer de réaliser ces découpes au laser. Elles peuvent être combinées aussi à du marquage / gravage laser. La programmation de la découpe des trous au laser en commande numérique vous garantit un entraxe précis. Ce procédé est aussi utilisable pour la réalisation de chicane pour un échangeur ou de grands plateaux de distribution pour un séparateur pour l’industrie.  Découvrez vite comment pour une grande précision, nous avons la possibilité de réaliser les découpes dans le fond plat au laser avec une précision qui conviendra aux plus exigeants tel le domaine de la tôlerie ou de la chaudronnerie industrielle.

Informations supplémentaires sur les fonds plats

Faire polir un fond plat

DVAI dispose de grandes capacités de formage, mais possède aussi en interne des machines pour faire du polissage automatique. En fonction de la gamme diemnsionnelle nous pouvons vous proposer le polissage sous plusieurs alternatives :

• Polissage manuel pour une gamme dimensionnelle de petite taille ou de faible épaisseur de tôle
• Travail et formage à partir de tôle polie pour une gamme d’inox 304L de 1 mm d’épaisseur jusque 3 mm d’épaisseur.
• Possibilité de polissage machine pour une grande gamme de fabrication.

Une virole au développé du fond

A partir de son stock de tôle en acier inoxydable, en complément à la fourniture de vos fonds plats, DVAI peut vous fournir des viroles adaptées au développé ou à la hauteur des fonds.
Découvrir chez DVAI la possibilité de réaliser en interne les viroles au développé des fonds
Dans le cas de fond plat avec un bord droit très haut, il faut faire réaliser une virole qui va constituer une réhausse pour le fond et jouer le rôle de complément pour une grande hauteur.

Autre nom du fond plat

Les valeurs de rayon possibles et les hauteurs de bord

Valeurs du rayon de carre Rc possible en bordage :
4 – 15 – 30 – 50 – 75 – 100 – 125 – 150…

Valeurs du rayon de carre Rc possible en repoussage :
5 – 10 – 15 – 20 – 30 – 50 – …

Les hauteurs de bord droit fréquentes :
H1 = 10 à 50 (selon les épaisseur et diamètre)
